FX3GA-24MR-CM通訊 基于MODBUSRTU
時間: 2017/8/27 3:35:31
我想通過485擴展電力儀表通訊，智能電力儀表的通訊是標準MODBUSRTU,波特率9600、默認無校驗，想讀取三相中的其中一項電壓，電壓寄存器地址243，我根據貴公司通訊手冊寫了通訊程序 FX3GA-24MR-CM FX3GA-24MR-CM ，定義[MOV H1089 D8400][MOV H0 D8HC-KFS410]從站響應超時、播放延時、幀間延時、重試
我想通過485擴展電力儀表通訊，智能電力儀表的通訊是標準MODBUSRTU,波特率9600、默認無校驗，想讀取三相中的其中一項電壓，電壓寄存器地址243，我根據貴公司通訊手冊寫了通訊程序 FX3GA-24MR-CM FX3GA-24MR-CM ，定義[MOV H1089 D8400][MOV H0 D8HC-KFS410]從站響應超時、播放延時、幀間延時、重試
Re： 時間: 2017/8/27 20:10:00
ADPRW指令最后一個操作位是數據存儲的起始軟元件編號，定義的是PLC內部寄存器，非儀表的寄存器，ADPRW H1 H3 H0F4 K1 D243，儀表寄存器地址若為243，對應的應該是H0F4這個操作位，地址為K243，與后面的D243沒有關系，D243這個操作位對應的是從儀表讀上來的數據在PLC內
下一條:
上一條: 相關問題
相關產品
三菱
存儲卡
FX3G-EEPROM-32L
存儲器類型：EEPROM。
保護開關：有。
程序傳送功能：有。
EEPROM存儲器可連接F
三菱
PLC
FX3SA-10MT-CM
輸入輸出點數：10點。
電源：AC100-240V。
輸入點數：6點。
輸出點數：4點。
三菱
2通道間間緣模擬量輸入模塊

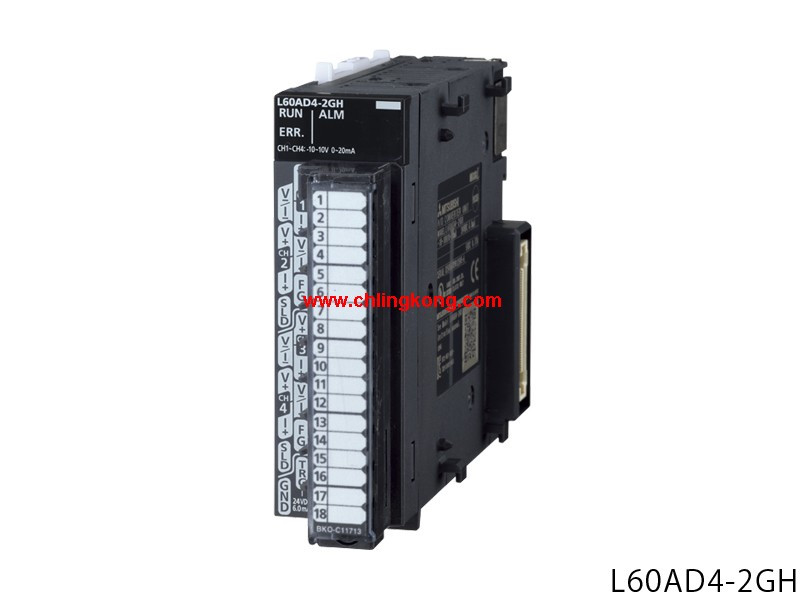

L60AD4-2GH-CM
