關于FX5U-32MT/ES PLC使用FX5-40SSC-S模塊的問題
時間: 2017/6/14 3:00:24
大家好！請問FX5U-32MT/ES和FX5-40SSC-S簡易定位模塊配合使用時，添加模塊FB時有一個輸入變量i_stDodule數據類型為M+FX5SSC結構體變量標簽！請問這個怎樣使用呢？是否要參考程序？我在全局變量中添加了一個M+FX5SSC結構體變量,轉換的時候提示標簽數量超出限定！不知道怎樣使用，請指
大家好！請問FX5U-32MT/ES和FX5-40SSC-S簡易定位模塊配合使用時，添加模塊FB時有一個輸入變量i_stDodule數據類型為M+FX5SSC結構體變量標簽！請問這個怎樣使用呢？是否要參考程序？我在全局變量中添加了一個M+FX5SSC結構體變量,轉換的時候提示標簽數量超出限定！不知道怎樣使用，請指
Re： 時間: 2017/6/14 11:55:00
軟件右側“部件選擇”窗口中點擊“模塊”選項卡，在右鍵“模塊標簽”下面顯示的FX5-40SSC-S，點擊添加模塊標簽，之后在軟件左側“標簽”→“全局標簽”下面點擊“M+Global”，可以看到數據類型是“M+FX5SSC”的標簽名，例如“FX5SSC_1”，把這個標簽名連接到模塊FB的i_
下一條:
上一條: 相關問題
相關產品
三菱
PLC
FX3GE-24MT/ES
輸入輸出點數：24點。
電源：AC100-240V。
輸入點數：14點。
輸出點數：10點
三菱
PLC
FX3U-48MT/ES-A
大的輸入/輸出點數：48點。
電源電壓：100–240VAC。
輸入點數：24點。
輸出點
三菱
PLC

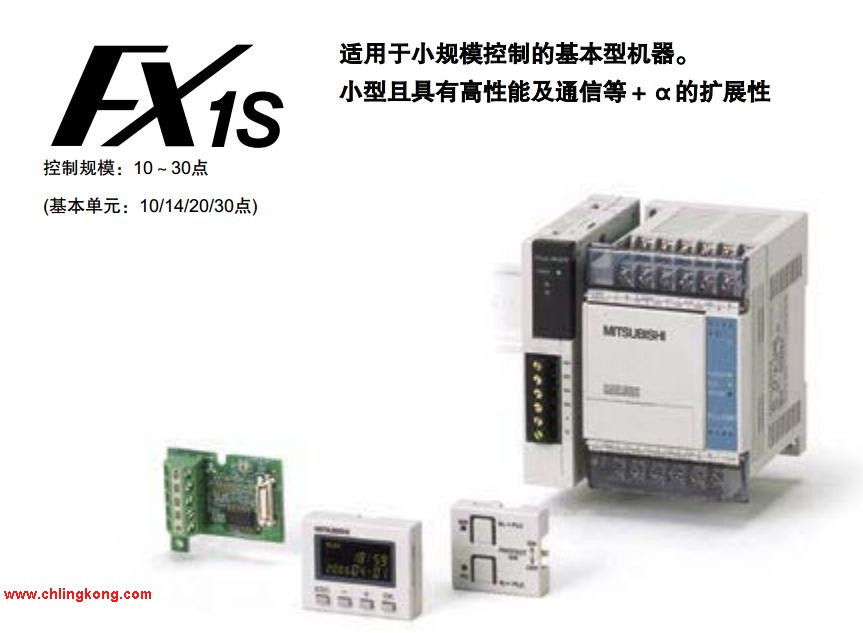

FX1S-14MT-ES/UL
大的輸入/輸出點數：14點。
電源電壓：100–240VAC。
輸入點數：8點。
輸出點數
三菱
PLC

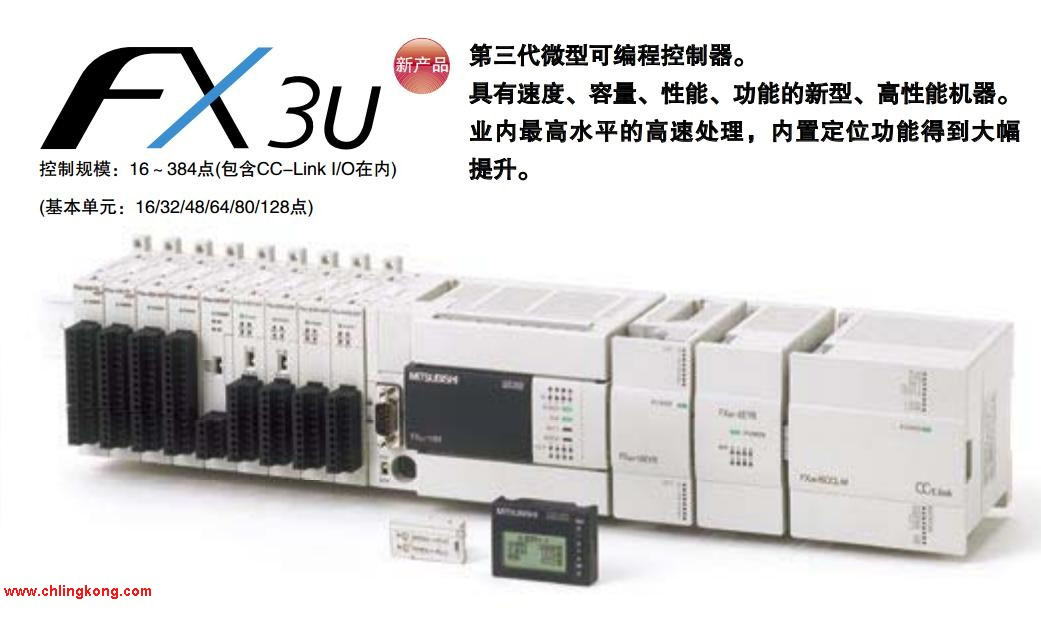

FX3U-64MR/ES-A
