PID控制溫度 AJ71QE71N-B5T
時間: 2020/4/21 10:16:32
PLC是Q02H,制溫度, AJ71QE71N-B5T 由Q64ADH讀入PT100溫度值,由Q40數字輸出控制加熱與冷卻;
看了QPLC AJ71QE71N-B5T PID手冊,沒有發現可以控制加熱與冷卻的IO點;輸出的是個連續量;
請教各位有無方法,PID控制IO點,有無類似PMW的功能?
PLC是Q02H,制溫度, AJ71QE71N-B5T 由Q64ADH讀入PT100溫度值,由Q40數字輸出控制加熱與冷卻;
看了QPLC AJ71QE71N-B5T PID手冊,沒有發現可以控制加熱與冷卻的IO點;輸出的是個連續量;
請教各位有無方法,PID控制IO點,有無類似PMW的功能?
Re： 時間: 2020/4/21 16:46:00
您好。使用CPU的PID功能，輸出的是MV數字值。通過編程使用PWM指令可對輸出開關量的ON/OFF狀態進行調節。
Re：Re： 時間: 2020/4/21 19:10:00
PWM K100, k1000, M100;
前面兩個值無法用變量，有無其它指令，還是用兩個時間繼電器T？ 如何進行？有無相關資料？
前面兩個值無法用變量，有無其它指令，還是用兩個時間繼電器T？ 如何進行？有無相關資料？
Re：Re：Re： 時間: 2020/4/21 23:58:00
前面兩個值可以用字變量的，可參考編程手冊（公共指令篇）編號：080814。
下一條:
上一條: 相關問題
相關產品
三菱
Ethernet模塊
AJ71QE71N-B2
10BASE2。
用于Q模式。
控制層/MELSECNET/10（H）是整個網絡系統的中間
三菱
Ethernet模塊
AJ71QE71N-B5
10BASE5。
用于Q模式。
控制層/MELSECNET/10（H）是整個網絡系統的中間
三菱
網絡模塊
AJ71E71N-B5T
Ethernet網絡模塊10BASE-T/10BASE5。
控制層/MELSECNET/1

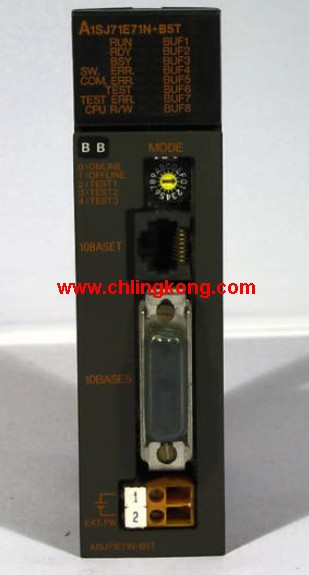

三菱
